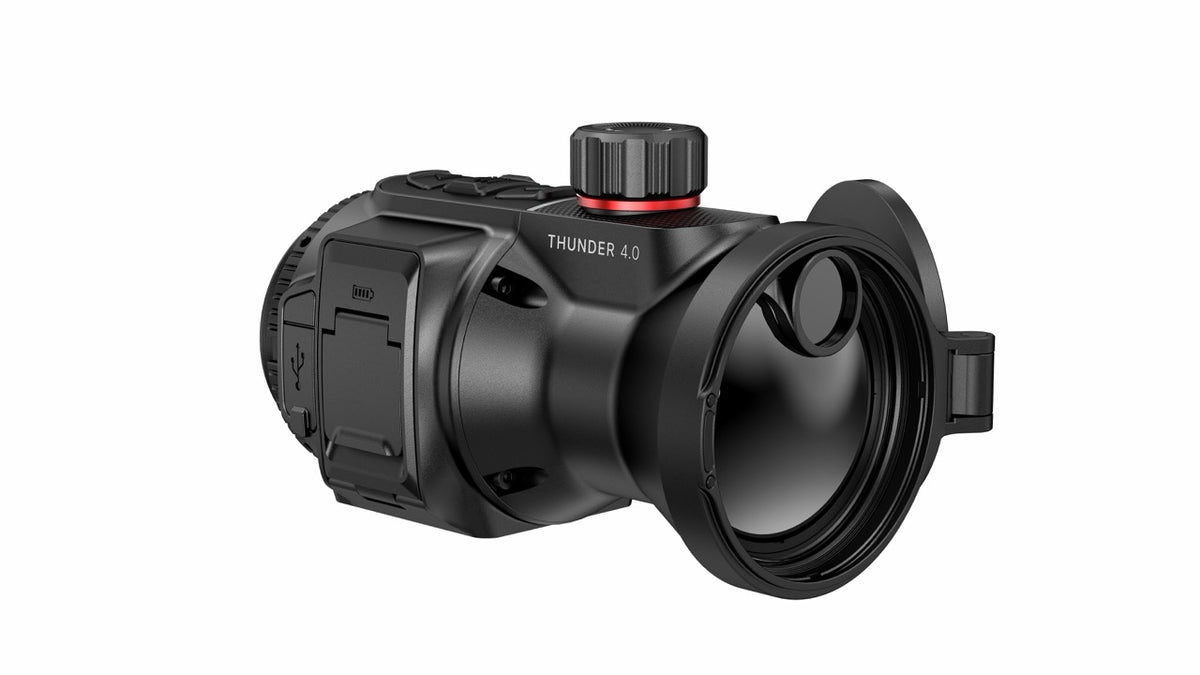

HIKMICRO Thunder TX70CL 4.0 Wärmebild-Vorsatzgerät mit LRF
Das HIKMICRO Thunder TX70CL 4.0 bietet mit seinem hochauflösenden 1280er-Wärmebildsensor, der 70-mm-Optik und dem integrierten Laserentfernungsmesser eine detailreiche Beobachtung bei bis zu 3.500 m Detektionsreichweite.
Gewährleistung:
- 3 Jahre auf die einzelnen Komponenten
- 10 Jahre auf den Sensor
Bedienungsanleitung für HIKMICRO Thunder TX70CL 4.0 Wärmebild Vorsatzgerät

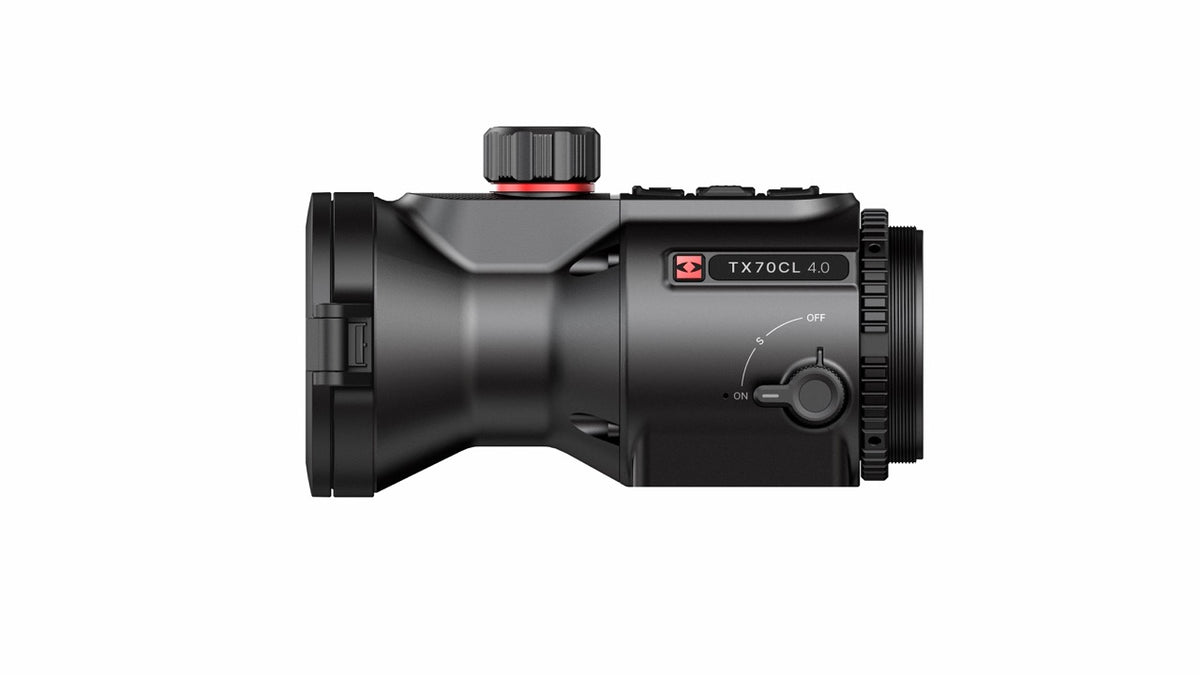

Das HIKMICRO Thunder TX70CL 4.0 Wärmebild-Vorsatzgerät mit LRF bietet einen hochauflösenden Wärmebildsensor mit 1280 × 1024 Pixeln und ein 70-mm-F1.3-Objektiv. Es verbindet eine detailreiche Bilddarstellung mit einer angegebenen Detektionsreichweite von bis zu 3.500 m. Damit eignet sich das Modell besonders für die Wärmebildbeobachtung in weitläufigem Gelände.
Der Sensor arbeitet mit einem Pixelabstand von 12 µm und einer thermischen Empfindlichkeit von NETD < 12 mK, angegeben bei 25 °C und F1.0. Die Bildverarbeitung Image Pro 4.0 unterstützt die Wiedergabe feiner Strukturen und Konturen. Trotz der langen Objektivbrennweite bietet das Wärmebild-Vorsatzgerät Thunder TX70CL 4.0 ein Sehfeld von 22,4 × 18 m auf 100 m, sodass neben einzelnen Details auch die Umgebung im Blick bleibt.

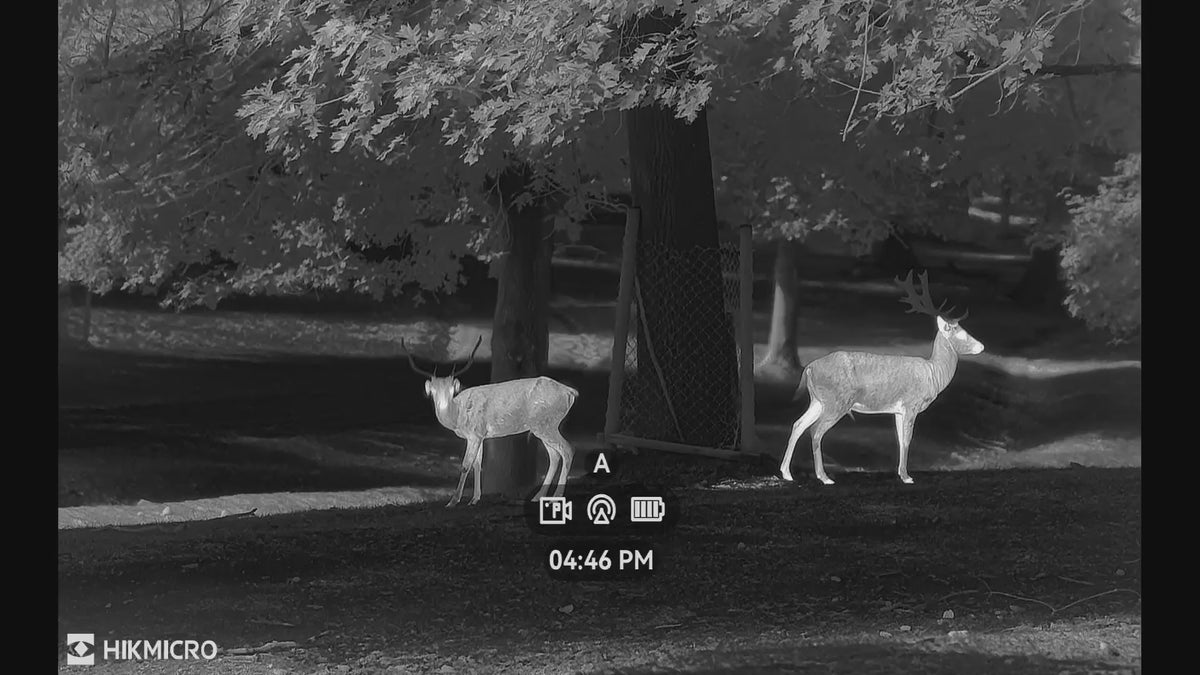

Die Wärmebilder des Thunder TX70CL 4.0 Wärmebild-Vorsatzgeräts erscheinen auf einem 0,49-Zoll-OLED-Display mit 1920 × 1080 Pixeln. Helligkeit, sechs Farbpaletten und zwei Bildtöne in warm oder kalt lassen sich für die jeweilige Beobachtung auswählen. Eine Bildrate von 50 Hz sorgt für eine flüssige Wiedergabe. Das Shutterless-System HSIS hält das Bild frei von den regelmäßigen Unterbrechungen einer mechanischen Shutter-Kalibrierung; zusätzlich ist das Gerät mit Sync Pro ausgestattet.

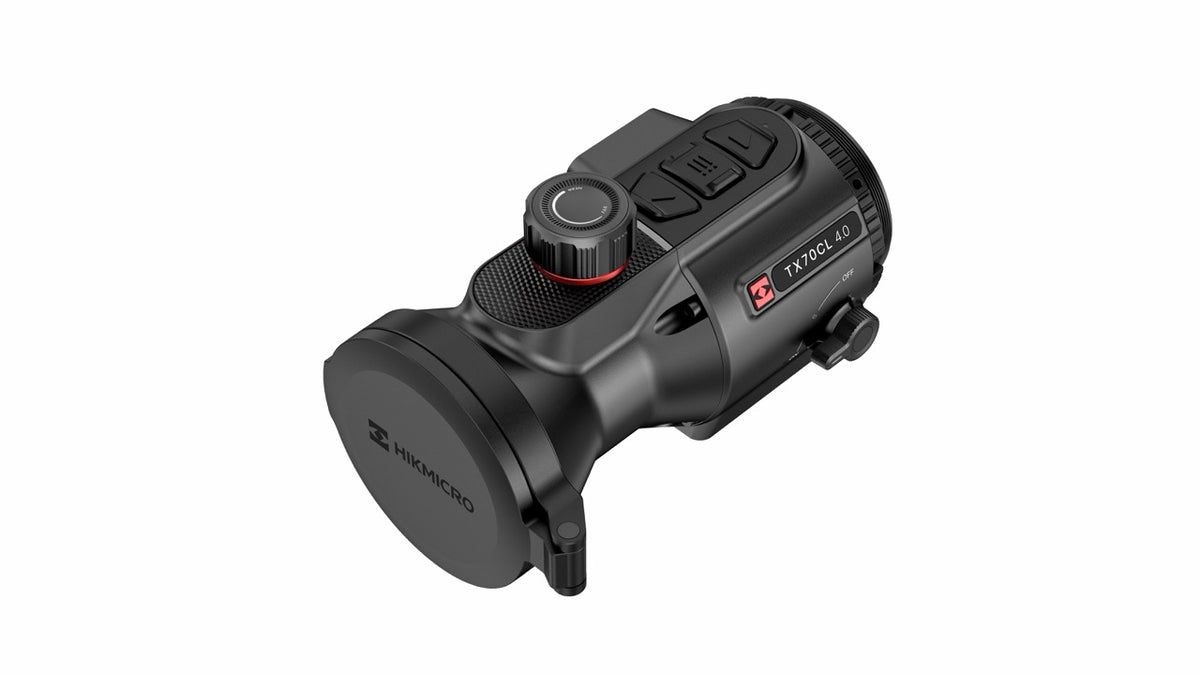

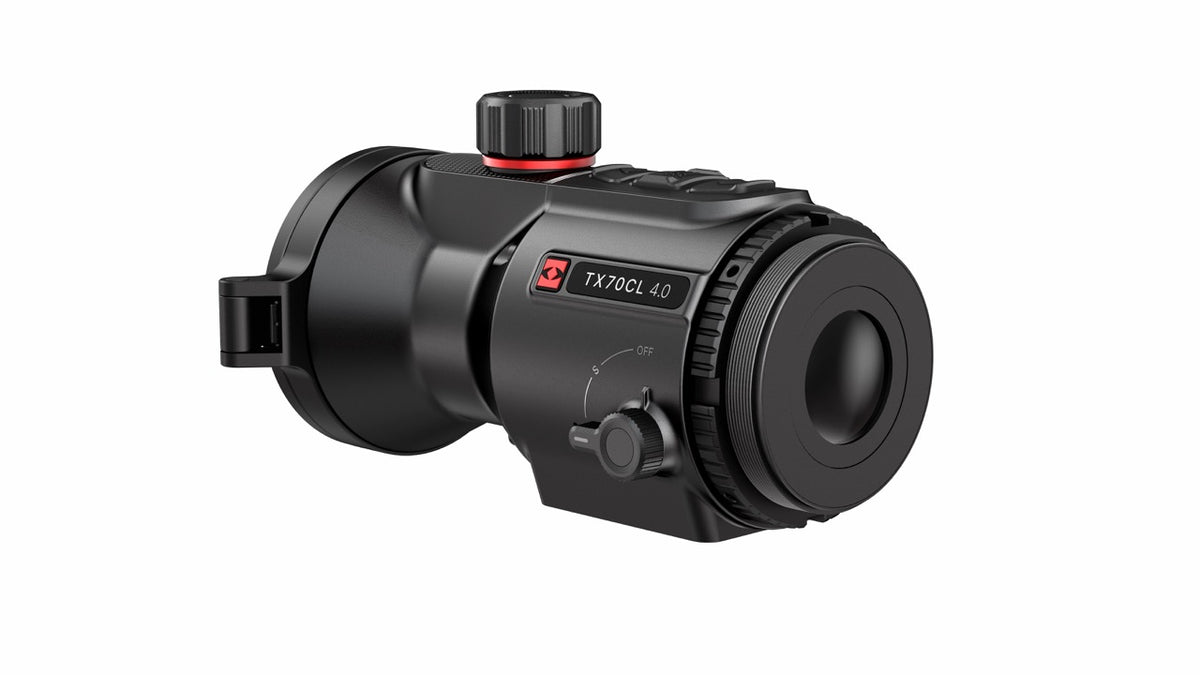

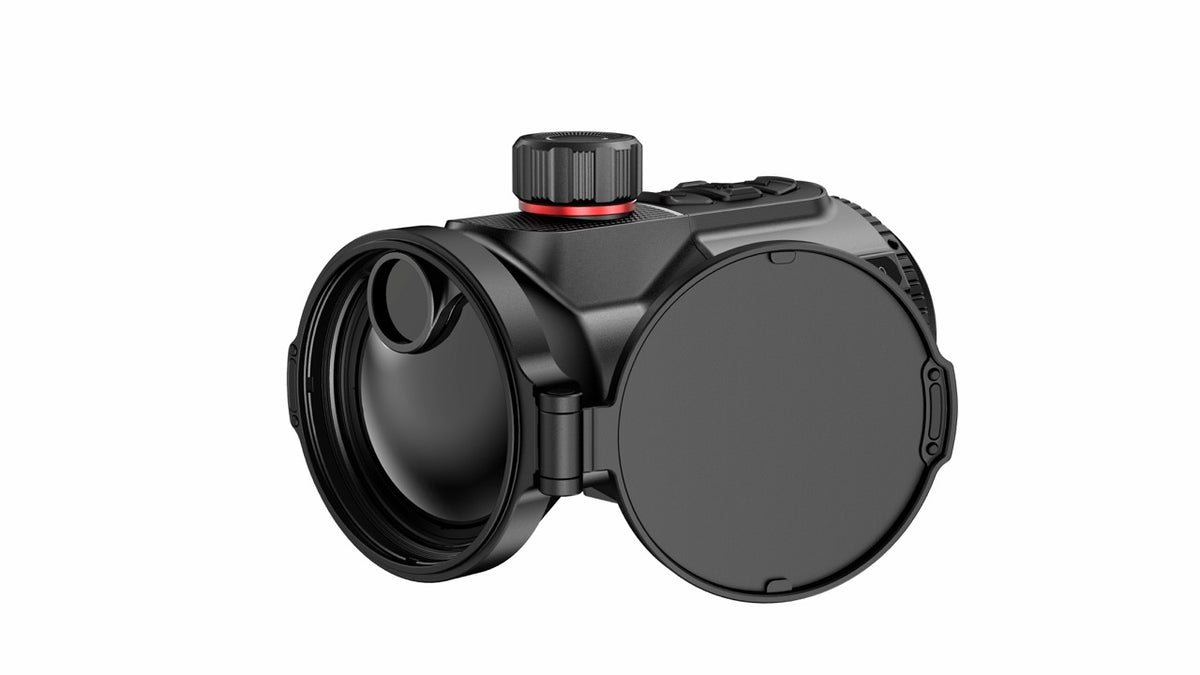

Neben dem Wärmebild liefert das Thunder TX70CL 4.0 auch Entfernungswerte: Sein Laserentfernungsmesser in der Objektivlinse deckt 10 bis 1.200 m ab. Für die Handhabung stehen ein separater Fokusknopf und ein anpassbares Schnellmenü mit Menüsperre zur Verfügung. Der Schalter vereint Einschalten, Ruhemodus und Ausschalten. Ein Gerätestart in unter zwei Sekunden sowie der magnetische Objektivdeckel ergänzen das Bedienkonzept.

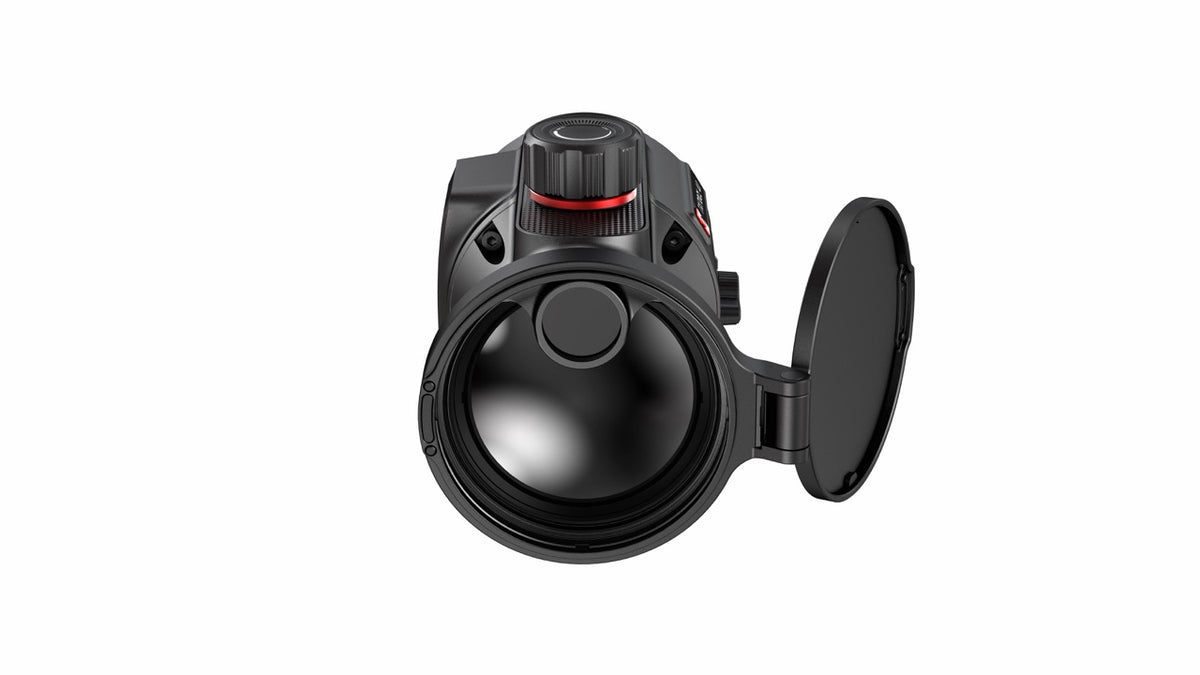

Trotz des großen Sensors und der 70-mm-Optik wiegt das Thunder TX70CL nur 575 g einschließlich Akku. Gehäuse und Objektivdeckel bestehen aus Magnesiumlegierung; IP67 kennzeichnet den Schutz gegen Staub und Wasser. Der wechselbare, wiederaufladbare Akku HM-3840DC liefert laut Datenblatt Energie für mindestens 5 Stunden, getestet bei 25 °C mit ausgeschaltetem Hotspot und eingeschaltetem LRF. Über USB-C kann der Akku direkt geladen oder das Gerät extern mit Strom versorgt werden.

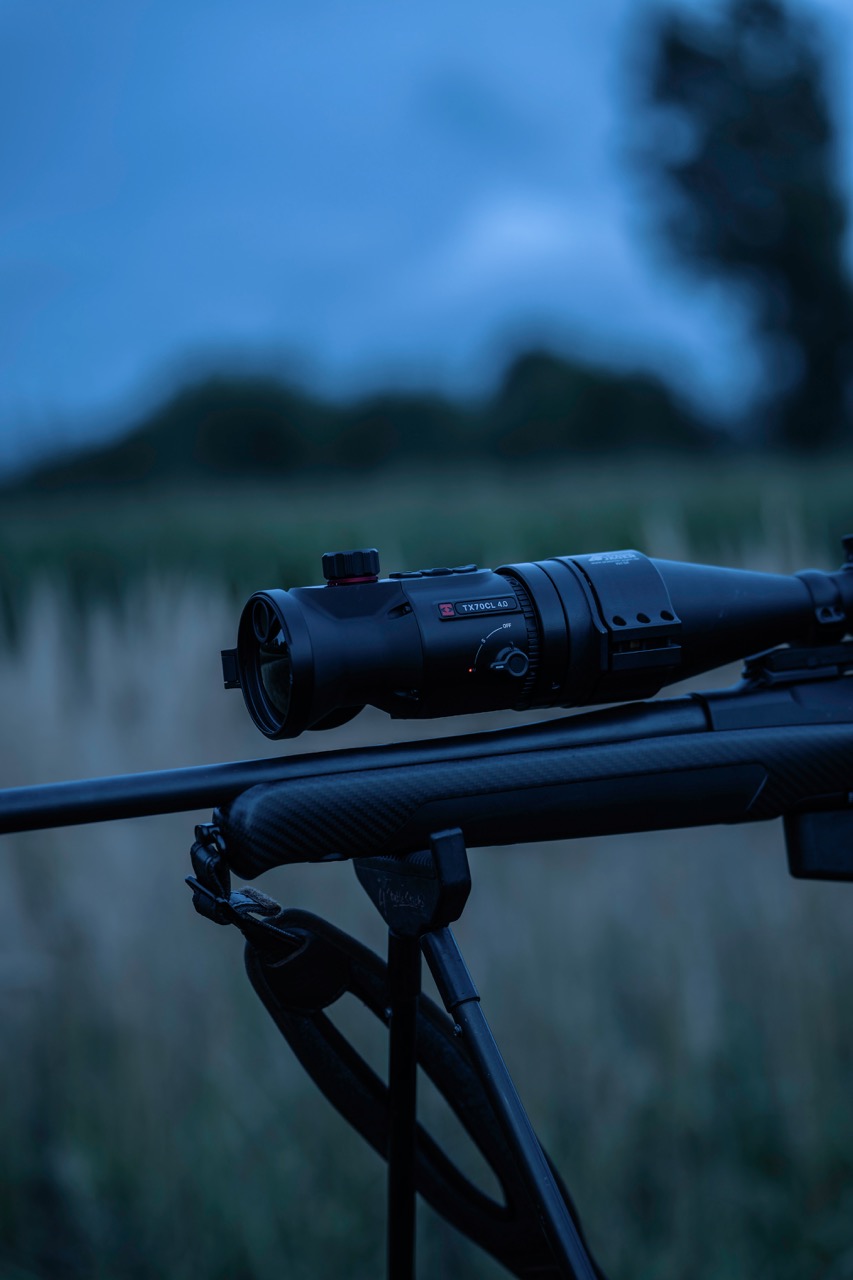

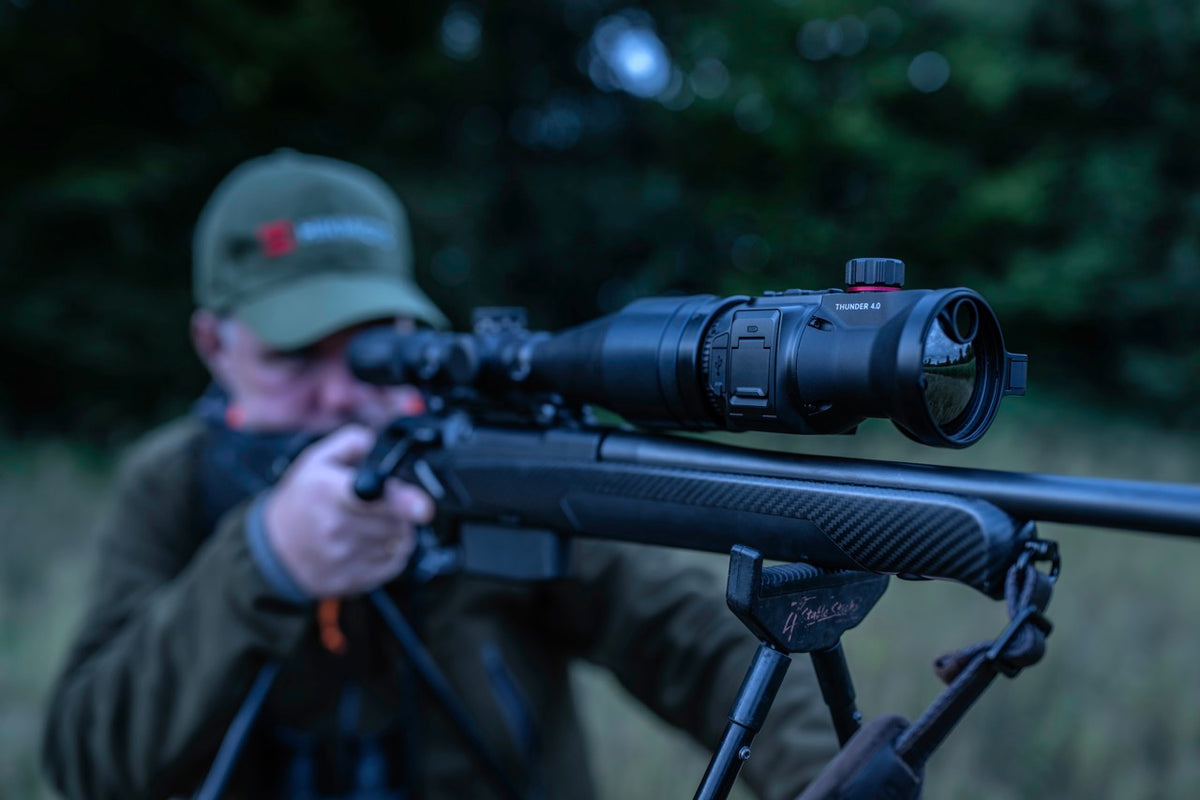

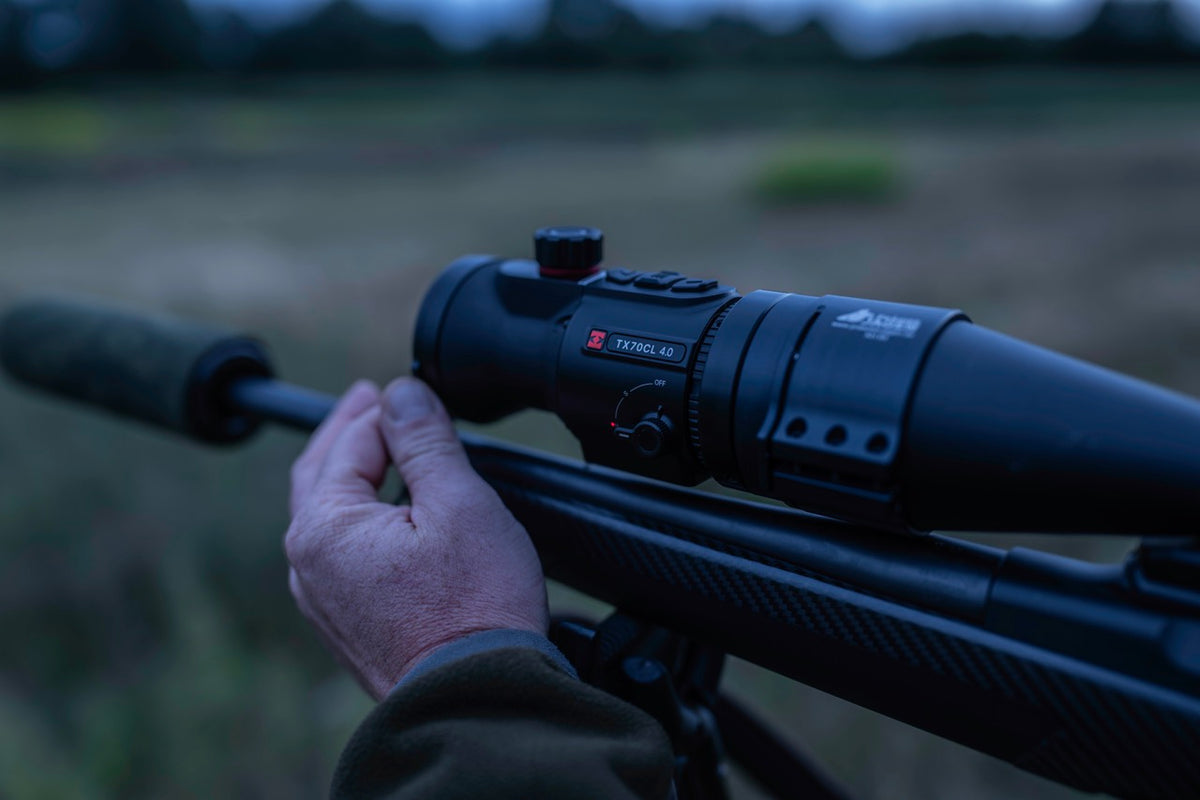

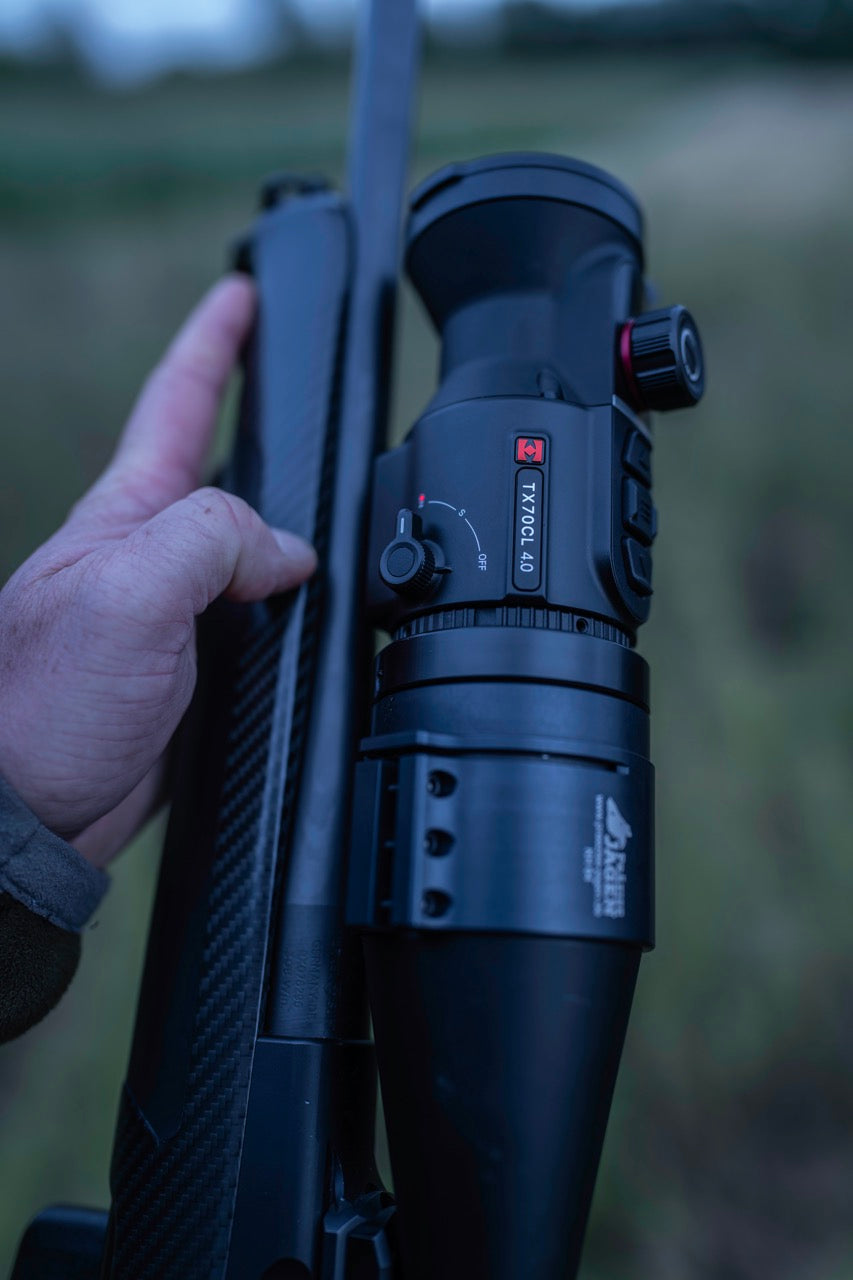

Mit der Foto- und Videofunktion einschließlich Audioaufnahme können Beobachtungen auf dem eingebauten 64-GB-Speicher dokumentiert werden. Die App-Anbindung über den WLAN-Hotspot ermöglicht es, Aufnahmen zu übertragen, das Live-Bild anzusehen und das Thunder TX70CL 4.0 Wärmebild-Vorsatzgerät aus der Ferne zu bedienen. Die Verbindung zur Tagesoptik erfolgt über einen Adapter mit M52 × 0,75 mm Gewinde. Der erforderliche Adapter ist separat erhältlich und wird nicht mitgeliefert.
Hauptmerkmale:
- Wärmebildsensor mit 1280 × 1024 Pixeln und 12 µm Pixelabstand
- Thermische Empfindlichkeit NETD < 12 mK bei 25 °C und F1.0
- 70 mm F1.3-Objektiv
- Detektionsreichweite bis zu 3.500 m
- Integrierter Laserentfernungsmesser von 10 bis 1.200 m
- 50 Hz Bildrate, Image Pro 4.0, HSIS und Sync Pro
- 0,49-Zoll-OLED-Display mit 1920 × 1080 Pixeln
- 64 GB Speicher für Fotos und Videos mit Ton
- Mindestens 5 Stunden Akkulaufzeit unter den angegebenen Testbedingungen
- Magnesiumgehäuse, IP67 und 575 g Gewicht inklusive Akku
Technische Daten:
| Sensor | |
|---|---|
| Sensortyp | Ungekühlter Focal-Plane-Array |
| Sensorauflösung | 1280 × 1024 Pixel |
| Pixelabstand | 12 µm |
| NETD | < 12 mK bei 25 °C und F1.0 |
| Bildrate | 50 Hz |
| Ansprechwellenlänge | 8 bis 14 µm |
| Optik | |
| Objektiv | 70 mm F1.3 |
| Detektionsreichweite | Bis zu 3.500 m |
| Sehfeld auf 100 m | 22,4 × 18 m |
| Sehfeld in Grad | 12,8° × 10,3° |
| Minimale Fokussierdistanz | 10 m |
| Fokusmodus | Fokussierknopf |
| Vergrößerung im Vorsatzmodus | 1-fach |
| Empfohlene Vergrößerung der Tagesoptik | 1- bis 15-fach |
| Vergrößerung im Monokularmodus | 2,4- bis 19,2-fach |
| Digitalzoom im Monokularmodus | 8-fach |
| Austrittspupille | 25 mm |
| Augenabstand | 20 mm |
| Display und Aufnahme | |
| Display | 0,49 Zoll OLED, 1920 × 1080 Pixel |
| Farbpaletten | Black Hot, White Hot, Red Hot, Fusion, Rot monochrom, Grün monochrom |
| Bildfunktionen | Image Pro 4.0, HSIS und Sync Pro |
| Bildton | Kalt oder warm |
| Interner Speicher | 64 GB EMMC |
| Aufnahmefunktionen | Fotos, Videos und Audio |
| WLAN-Hotspot | 2,4 GHz oder 5 GHz |
| Standby-Modus | Ja |
| Laserentfernungsmesser | |
| Bauweise | LRF-Modul in der Objektivlinse |
| Messbereich | 10 bis 1.200 m |
| Laserklasse | Klasse 1 |
| Wellenlänge | 905 nm |
| Stromversorgung | |
| Akkutyp | HM-3840DC, austauschbarer Li-Ionen-Akku |
| Akkukapazität | 4 Ah bei 3,85 V / 15,4 Wh |
| Betriebsdauer | ≥ 5 Stunden bei 25 °C, Hotspot aus und LRF ein |
| USB-C-Stromversorgung | 5 V DC, 2 A; direktes Laden und externe Stromversorgung |
| Gehäuse und Abmessungen | |
| Material | Gehäuse und Objektivdeckel aus Magnesiumlegierung |
| Schutzart | IP67 |
| Betriebstemperatur | −30 °C bis +45 °C |
| Abmessungen | 135 × 64 × 64 mm |
| Gewicht inklusive Akku | 575 g |
| Mittenhöhe | 31 mm |
| Adaptergewinde | M52 × 0,75 mm |
Lieferumfang:
• HIKMICRO Thunder TX70CL 4.0
• 2 Akkus
• Akkuladegerät
• USB-C-Kabel
• Fusselfreies Tuch
• Tasche
• Innensechskantschlüssel
• Schnellstartanleitung
Ein Montageadapter ist nicht im Lieferumfang enthalten.
